以下新闻由岭南自动化整理                         爱德利风机水泵型变频器的配线

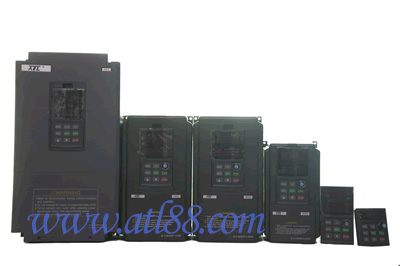

  爱德利风机水泵型变频器为AE2系列，其功率有1.5kw、2.2kw、3.7kw、5.5kw、7.5kw、11kw、15kw、18.5kw、22kw、30kw、37kw、45kw、55kw、75kw、90kw、110kw、132kw、160kw、185kw、200kw、220kw、250kw。用户可以根据自己的需求选择。改款变频器在配线时需注意下列事项：

1、确保变频器与供电电源之间连接有中间断路器，以免变频器故障时事故扩大。

2、为减小电磁干扰，请给变频器周围电路中的电磁接触器、继电器等装置的线圈接上浪涌吸收器。

3、频率设定端子 VC1、VC2、CC、PLS，仪表回路（AO1、AO2）等模拟信号的接线请使用 0.3mm以上的屏蔽线，屏蔽层连接到变频器的接地端子GND上，接线长度小于30m。

4、继电器输入及输出回路的接线 (X1～X6、OC1、OC2、FWD、REV、RST) 都应选用0.75mm以上的

绞合线或屏蔽线，屏蔽层与控制端子的公共端 CM相连，接线长度小于50m。

5、控制线应与主回路动力线分开，平行布线应相隔10cm 以上，交叉布线应使其垂直。

6、变频器与电机间的连线应小于30m，当接线长度大于30m时，应适当降低变频器的载波频率。

7、所有引线必须与端子充分紧固，以保证接触良好。主回路引线应采用电缆线或铜排。使用电缆线时，必须使用相应截面的接线片冷压或焊接好后再实施配线。

8、所有引线的耐压必须与变频器的电压等级相符。

爱德利变频器质量保修一年，关于变频器在设备上运用的详细情况，您可选择多种方式联系我们的工作人员，0755-25887008，QQ:526474083，http://www.lngk.com.cn/免费获得专业的的解答！欢迎垂询!希望有机会为您服务！
