以下新闻由岭南自动化整理 AS2-104单相变频器配线注意事项

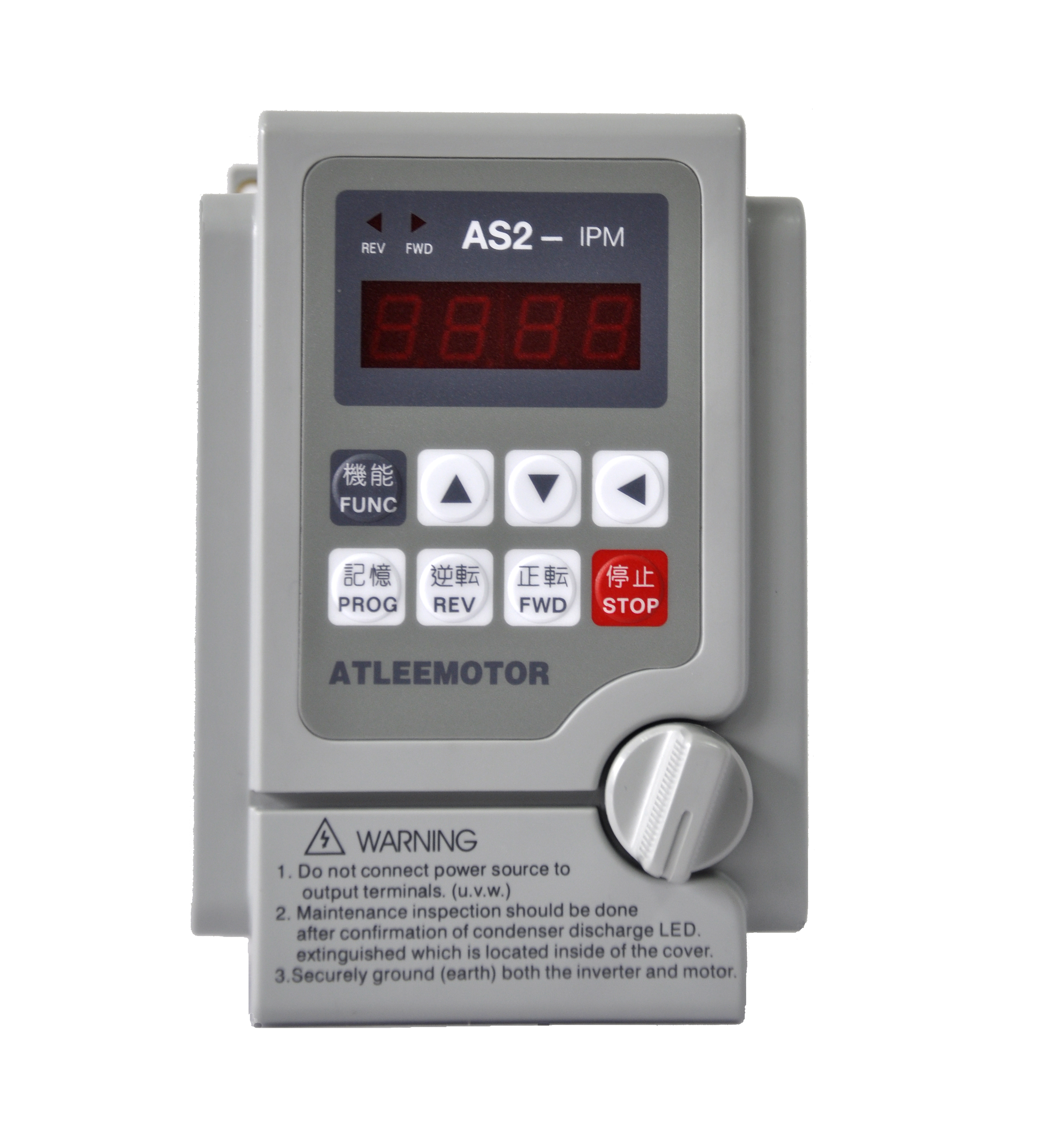

爱德利AS2系列变频器广泛应用于生产流水线、纺织机械、包装机械、食品机械、钻铣机械、塑料机械、PCB机械、五金加工机械等设备，其中AS2-104变频器为0.4kw单相220V变频器，在安装配线时有以下事项需注意：
（1）确保AS2-104变频器与供电电源之间连接有中间断路器，以免变频器故障时事故扩大。
（2）为减小电磁干扰，请给AS2-104变频器周围电路中的电磁接触器、继电器等装置的线圈接上浪涌吸收器。
（3）频率设定端子AI、仪表回路（AO）等模拟信号的接线请使用0.3mm²以上的屏蔽线，屏蔽层连接到AS2-104变频器的接地端子E上，接线长度小于30m。
（4）继电器输入及输出回路的接线(X1 ~ X4)都应选用0.75mm² 以上的绞合线或屏蔽线，屏蔽层与控制端子的公共端CM相连，接线长度小于50m。
（5）控制线应与主回路动力线分开，平行布线应相隔10cm以上，交叉布线应使其垂直。
（6）AS2-104变频器与电机间的连线应小于30m，当接线长度大于30m时，应适当降低变频器的载波频率。
（7）所有引线必须与端子充分紧固，以保证接触良好。
（8）所有引线的耐压必须与AS2-104变频器的电压等级相符。
