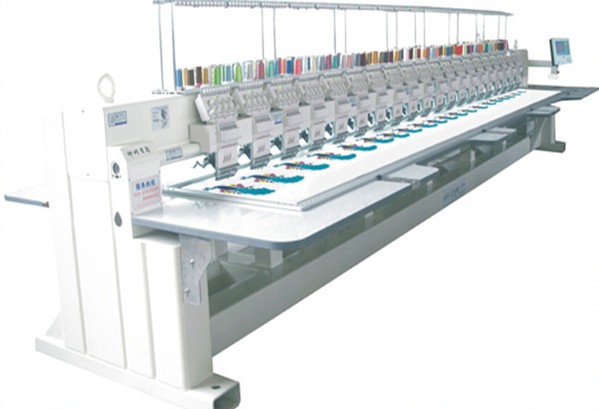

      以前我国绣花机的市场一直被日本机器垄断，几乎看不到国内生产的机器，但是随着这几年的发展，国产绣花机如沐春风，开始在市场上崭露头角，通过近年来的成长、发展，在质量上有很大的提高，性能稳定，而且价格相对国外品牌较低，性价比优势更为明显。绣花机以前基本全部使用日系品牌伺服电机，现在深圳爱德利能源科技亦推出高性能伺服系统ATL E200系列已应用于电脑绣花机上，并在客户使用中取得了很成功的应用案例。
一、绣花机系统的主要构成
    1、计算机控制系统：CNC
    2、移框系统：两组伺服电机带动布框在水平面横向和纵向移动，配合针头上下绣出各种图案。
    3、主轴系统：主轴带动针头动作

二、从客户应用阐述绣花机工作原理
        在此我们介绍我们一位客户的绣花机来阐述此类绣花机的原理，该客户是从步进电机改为伺服电机的。
绣花机工作原理：
        一般绣花机使用三台电机：主轴、D轴、H轴。
        主轴始终向一个方向旋转，通过机械凸轮机构带动针头上下动作。D轴用于调整针尖方向，保证针尖每上下一次就调整一次。H轴用于换色和绕线，利用一个定位销自动在换色和绕线之间切换，绕线时该轴保证送线方向与针尖上豁口方向垂直以便于勾线，针头每上下一次就动作一次。
绣花机选型要求：
        绣花机主轴机械系统的传动负载要和主轴驱动电机的输出功率相匹配，如果电机输出功率小于主轴传动负载，则会直接影响整机的停车精度、运转稳定性及刺绣效果。所以用户在选择主轴电机类型（如伺服、滑差、变频电机）和电机的输出功率、电机的传动惯量时，要求充分分析主轴系统的传动特点，并计算主轴传动系统的传动惯量，最大的负载转矩，在留有一定余量的情况下，选择合适的主轴电机。

    客户以前用的步进电机的主要缺陷：加工精度低、噪声大、过载能力低，造成失歩，甚至在运转中锁死，失去使用功能。然而伊莱斯伺服电机在绣花机上的应用则完全解决了这些弊端。

    我们为客户的绣花机选配我公司E200系列伺服电机作为D轴、H轴控制电机。

    绣花机会24针式因为要用到较大的扭力，所以我们为客户选配的主轴伺服系统为E200-A-0200-130M07725（7.5N.m、2500rmp）；12针的绣花机用到的扭力较小，因此我们为客户选配的主轴伺服系统为伊莱斯E200-A-0150-130M06025（6N.m、2500rmp）；在D/H轴上为了增加绣花机的加工速度、机械反应速度和控制精度，我们将原用的步进电机改为ATL E200-A-0040-80M01330（1.3N.m、3000rmp）。

    ATL伺服系统在绣花机上的应用，可以使绣花机的刺绣精度极大提高，并提高加工速度，缩短加工时间，有效的提高了工作效率，从而整体提高绣花机生产厂家的经济效益，提高机器在市场的竞争力。

一、            爱德利交流伺服系统驱动的特点
  1、ATL系统以交流同步伺服电机为主力，指令响应迅速，过载能力强，速度运行范围宽广，低频特性好。

  2、控制回路采用高速数字信号处理器（DSP），可以高速、高精度地完成各种复杂控制的运算；
  3、采用强制性软件控制技术，使得伺服电机的低速特性更佳；
  4、指令平滑功能的设计，软件分析与监控，使得ATL E200系统交流伺服真正做到高性能、高响应、高精度、高可靠；
  5、内涵位置控制器的设计，更有利于架构成本更低的控制方案；

  随着国内绣花机生产制造厂家生产能力的提升，绣花机市场的竞争将更加激烈。爱德利伺服系统凭借优异的性能和极具竞争力的价格必将更加受到各绣花机生产厂家的青睐，在纺织业开创新的局面。
